Новым
направлением в работе нашего предприятия становится модернизация и ремонт
компрессоров с целью обеспечения производительности не ниже проектной и
повышения КПД (1-1,5 %) при снижении энергозатрат, увеличение межремонтных
периодов и эксплуатационной надежности.
Модернизация оборудования осуществляется
на производственной базе ООО "НП "ЭнергоМаш"".
Этот объем работ рекомендуется выполнять для компрессоров, имеющих значительную
наработку. Модернизация обеспечивает улучшение параметров компрессора, его стабильное
функционирование, и включает в себя:
- изменение конструкции ротора;
- замену диффузоров и диафрагм;
- конструктивное изменение трубок в трубных пучках концевого и промежуточного;
- воздухоохладителей;
- изменение передаточного отношения редукторной пары с целью изменения числа оборотов компрессора;
- замену вкладышей подшипников.
МОДЕРНИЗАЦИЯ ТУРБОКОМПРЕССОРНЫХ АГРЕГАТОВ ТИПА К-250

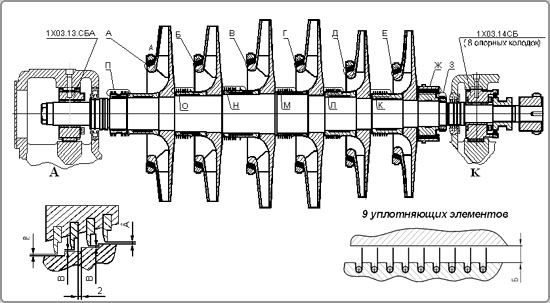

Ротор турбокомпрессора К-250 до модернизации

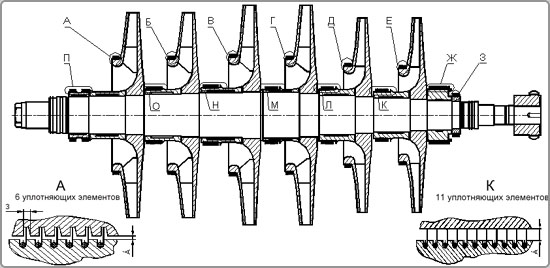

Ротор турбокомпрессора К-250 после модернизации
МОДЕРНИЗАЦИЯ ТУРБОКОМПРЕССОРНЫХ АГРЕГАТОВ ТИПА К-500

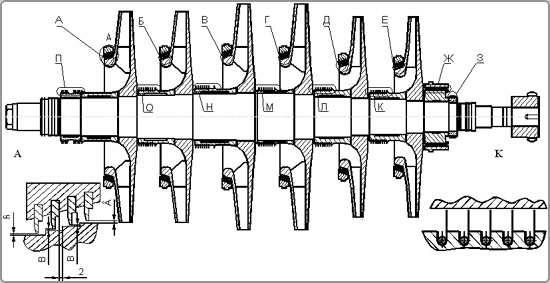

Ротор турбокомпрессора К-500 до модернизации

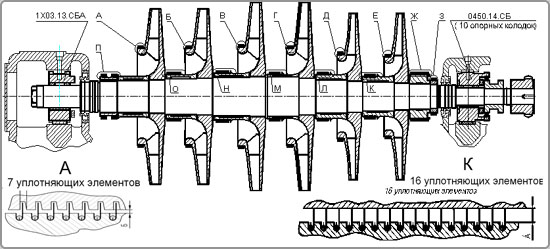

Ротор турбокомпрессора К-500 после модернизации
Модернизация компрессора и вспомогательного оборудования включает:
- Изменение конструкции ротора и корпуса компрессора;
- Замена диффузоров I ступени;
- Конструктивное изменение трубок в трубных пучках концевого и промежуточного воздухоохладителей;
- Изменение передаточного отношения редукторной пары с целью изменения числа оборотов компрессора (11230/77500 об/мин);
- Замену вкладышей подшипников.
Модернизации подлежат ротора компрессоров К-250/500 находящихся в эксплуатации у заказчика. На предприятии имеется обменный фонд.
| вкладыши машинные: | опорно-упорный опорный |
чертеж 280Н.14СБ / 0450.14СБ; чертеж 280Н.13СБ / 1Х03.13СБ; |
| вкладыши редукторные: | опорно-упорный опорный опорный |
чертеж 353.14СБ / 252.14СБ; чертеж 353.13СБ / 252.13СБ1; чертеж 353.13СБ1 / 252.13СБ2; |
| комплект уплотнений | чертеж 280Н.08СБМ / 1317.08СБМ; | |
| комплект муфты зубчатой | чертеж У04.27СБ / У07.27СБ; | |
| зубчатая передача с комплектом муфт зубчатых; | ||
Перед выполнением данного вида работ на предприятии заказчика проводится технический аудит состояния компрессоров для определения полного перечня работ.
Шефмонтаж, пуск-наладка, техническое руководство и участие в приемочных испытаниях поставляемого оборудования производятся шефперсоналом завода ООО "НП "ЭнергоМаш"". При нормальной эксплуатации компрессора отпадает необходимость проведения средних и капитальных ремонтов в течение 3-5 лет.
